本係統以微控製器P80C592為節點的核心，結合的外圍設備，可實現對溫度和濕度的監測和控製。每分站使用32個溫濕度傳感器分裝，2台空調機，2台除濕機，1台通風設備。網絡拓撲結構采用總分布式結構。

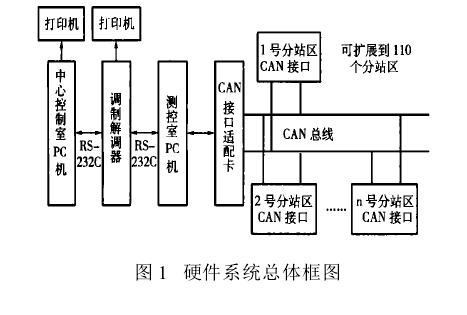

外圍設備有顯示器、鍵盤、報警器和打印機，數據存儲采用非易失EEPROM存儲器，繼電器控製空調機、除濕機和通風設備。遠程控製中心機通過RS-232C串行通訊接口與控製微機相聯係，控製微機通過CAN總線控製智能分站，智能分站完成數據采集、處理和設備控製。實現遠程通訊，數據傳輸，遠程控製，遠程校正等功能。係統硬件結構框圖如圖1所示。





溫濕度傳感器將溫度和濕度的各參數變化轉變為相應的弱電流信號。電流信號經信號放大器放大後送到A/D轉換器轉換成相應的數字電流值，再送單片機進行處理。單片機依據不同的傳感器進行數值濾波、補償和線性等運算後送入液晶顯示屏實時顯示，同時把數據存入EEPROM中。
這些數據可以通過本機按鍵在液晶顯示屏上直接讀取和清除，通過功能鍵進入功能模塊，設置預定參數等，還可以通過控製計算機直接讀取數據。打印機實時打印數據，當溫度和濕度不在預置範圍內時，報警器發出警報。輸出控製信號經繼電器直接控製驅動設備的啟停來調節陣地溫濕度值。http://www.uitcn.com
